Інформація

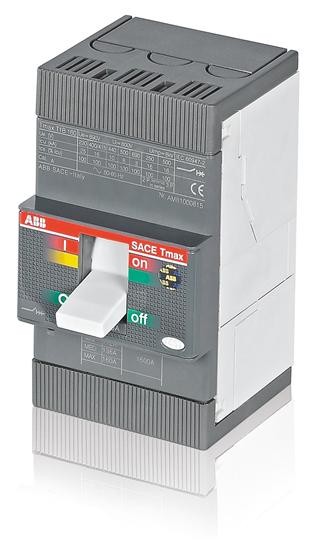

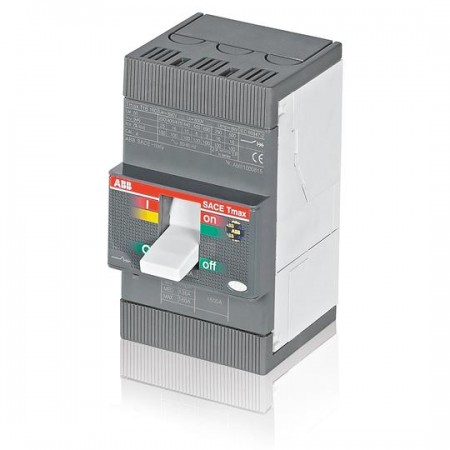

1SDA050870R1 – стаціонарний 3-полюсний автоматичний вимикач Tmax виробництва ABB (покоління Т, типорозмір Tmax Т1 160).
Номінальний струм (при +40°С) – 160 А.
Номінальна робоча напруга змінного струму 690 В, номінальна напруга постійного струму 500 В.
Найбільша здатність відключення при короткому замиканні (415 В) 16 кА
Автоматичний вимикач обладнано термомагнітним розчеплювачем типу TMD з можливістю регулювання теплового порогу (0,7...1 х Іn) і фіксованим магнітним порогом (номінальний струм розчеплювача 16 А, струм магнітного відключення 630 А). Тепловий елемент розчеплювача налаштовано для вихідної температури +40°C.
Конструкція вимикача забезпечує подвійну ізоляцію між частинами, які перебувають під напругою, і передньою частиною апарату, до якої торкається оператор під час штатної роботи установки. Механізм управління повністю ізольований від струмоведучих елементів.
Збільшені ізолюючі відстані перевищують вимоги, встановлені Стандартами IEC, відповідають вимогам, передбаченим Стандартом UL 489 (США) і забезпечують відсутність струмів витоку і надійну ізоляцію при великих перевантаженнях між входом і виходом.
Важіль управління завжди вказує точне положення рухливих контактів автоматичного вимикача і гарантує надійну і достовірну індикацію відповідно до вказівок Стандартів IEC 60073 та IEC 60417-2:
- контакти замкнуті - «І»;
- контакти розімкнуті - «О»;
- контакти розімкнуті через спрацювання захисту - жовто-зелена лінія.
Механізм управління автоматичним вимикачем має вузол вільного розчеплення, який забезпечує виконання операцій включення / відключення незалежно від зусилля на важелі і швидкості його руху.
При спрацьовуванні захисту рухливі контакти автоматично розмикаються і щоб замкнути їх знову, механізм управління повинен бути зведений заново шляхом перекладу важеля управління з проміжного в крайнє нижнє положення.
Діапазон робочих температур від мінус 25°С до +70°С.
Монтаж здійснюється на панель або на DIN-рейку за допомогою фіксуючих скоб.
Підключення монтажних проводів – зверху або знизу
Габаритні розміри автоматичного вимикача (ВхШхГ), мм – 130х76х70.
Автоматичний вимикач призначений для захисту кіл вводу розподільчих мереж змінного (690 В, 50 Гц) або постійного (500 В) струму.
Характеристики
Номінальний струм, lu (40°С), А:
160
Частота струму, Hz:
50
Номінальна робоча напруга змінного струму, V:
690
Тип розчіплювача:
Tmd**)
Номінальний струм розчеплювача, А:
16
Струм магнітного відключення, А:
630
Номінальна найбільша здатність відключення при К.З., Ісu (415V), kA:
16
Ступінь захисту ІР:
Ір21
Число полюсів:
3р
Висота, мм:
130
Ширина, мм:
76
Глибина, мм:
70
Група товару:
Серія tmax для розподільчих мереж, стаціонарне виконання
