Автоматичний вимикач T7S 1000 PR231/P LS/I In=1000A 3p F F M
- Інформація
- Характеристики
- Відгуки
Інформація
Інформація

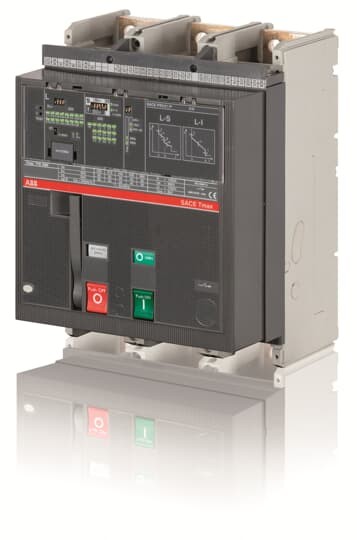

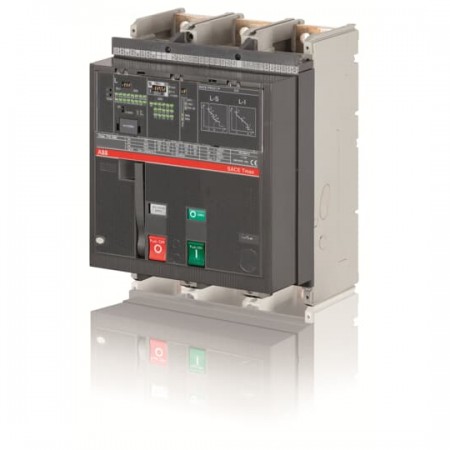

1SDA062754R1 – стаціонарний 3-полюсний автоматичний вимикач Tmax виробництва ABB (покоління Т, типорозмір Tmax Т7 1000 M).
Номінальний струм (при +40°С) – 1000 А.
Номінальна робоча напруга змінного струму 690 В.
Найбільша здатність відключення при короткому замиканні (415 В) 50 кА
Автоматичний вимикач обладнано електронним розчеплювачем типу PR231/PLC/, який забезпечує захист від перевантажень та К.З. з регулюваням порогів . Для температур, більших ніж +40°C, максимальна уставка захисту від перевантажень повинна бути зменшена в відповідності з кривою зниження номінальних характеристик.
Конструкція вимикача забезпечує подвійну ізоляцію між частинами, які перебувають під напругою, і передньою частиною апарату, до якої торкається оператор під час штатної роботи установки. Механізм управління повністю ізольований від струмоведучих елементів.
Збільшені ізолюючі відстані перевищують вимоги, встановлені Стандартами IEC, відповідають вимогам, передбаченим Стандартом UL 489 (США) і забезпечують відсутність струмів витоку і надійну ізоляцію при великих перевантаженнях між входом і виходом.
Важіль управління завжди вказує точне положення рухливих контактів автоматичного вимикача і гарантує надійну і достовірну індикацію відповідно до вказівок Стандартів IEC 60073 та IEC 60417-2:
- контакти замкнуті - «І»;
- контакти розімкнуті - «О»;
- контакти розімкнуті через спрацювання захисту - жовто-зелена лінія.
Механізм управління автоматичним вимикачем має вузол вільного розчеплення, який забезпечує виконання операцій включення / відключення незалежно від зусилля на важелі і швидкості його руху.
При спрацьовуванні захисту рухливі контакти автоматично розмикаються і щоб замкнути їх знову, механізм управління повинен бути зведений заново шляхом перекладу важеля управління з проміжного в крайнє нижнє положення.
Діапазон робочих температур від мінус 25°С до +70°С.
Монтаж здійснюється на панель
Підключення монтажних проводів – зверху або знизу
Автоматичний вимикач має систему швидкої установки аксесуарів: всередині автоматичного вимикача відсутні провідні підключення. Швидке, просте і надійне під'єднання до зовнішніх кіл забезпечується без використання гвинтів для підключення проводів.
В автоматичному вимикачі реалізована нова система взаємного механічного блокування за допомогою тросів, яка дає значні переваги в оптимізації габаритів. Система дозволяє взаємно блокувати два автоматичних вимикача в будь-яких положеннях і організувати блокування з вимикачем серії Emax. Це є ідеальним рішенням для створення схем автоматичного перемикання ліній.
Габаритні розміри автоматичного вимикача (ВхШхГ), мм – 268х210х154.
Автоматичний вимикач призначений для захисту кіл вводу розподільчих мереж змінного струму (690 В, 50 Гц)
Характеристики
Номінальний струм, lu (40°С), А:
1000
Номінальна робоча напруга змінного струму, V:
690
Тип розчіплювача:
Pr231/plc/1
Номінальна найбільша здатність відключення при К.З., Ісu (415V), kA:
50
Ступінь захисту ІР:
Ір21
Число полюсів:
3р
Висота, мм:
268
Ширина, мм:
210
Глибина, мм:
154
Група товару:
Серія tmax для розподільчих мереж, стаціонарне виконання
